Fra små mantlingsdeler til større kapper og rør
Valsing er et naturlig steg etter at mantlingsdelen er skåret og eventuelt sikke- eller kantbearbeidet. Den flate platen skal formes til kapper, rør og andre radielle komponenter med riktig diameter.
Her er det diameter, arbeidslengde, materiale, platetykkelse og produksjonsvolum som bør bestemme maskinen.
SCHWARTMANNS' aktive program omfatter WSRN, WSRV og motoriserte WSRM-serier i flere størrelser.
WSRN – lett og fleksibel
WSRN er de lettere manuelle maskinene i programmet.
WSRN 01.1 og 02.1 har 1020 mm arbeidslengde og kapasitet på henholdsvis 0,8 og 1,0 mm. Den robuste, men relativt lette konstruksjonen gjør dem spesielt aktuelle for byggeplass og mindre verksteder.
For små komponenter finnes også WSRN 35.04, som er utviklet spesielt for små diametre. Avhengig av materiale og platetykkelse kan den produsere diametre fra omtrent 40 mm.
WSRV – manuell verkstedmaskin med større kapasitet
Når dimensjonene eller materialtykkelsen øker, tar WSRV over.
Programmet går fra kompakte modeller med 1020 mm arbeidslengde til maskiner med opptil 2020 mm arbeidslengde, avhengig av serie. De kraftigere variantene håndterer opptil 2,5 mm plate ved kortere arbeidslengder.
Bakvalsen kan justeres for konisk valsing, og den utsvingbare overvalsen gjør det enklere å ta ferdigformede rør av maskinen.

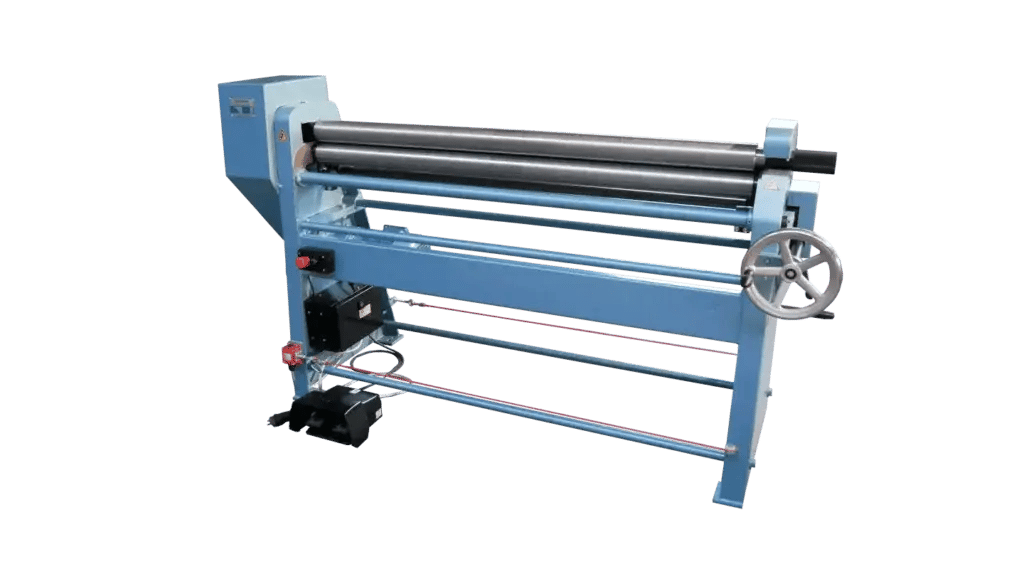

WSRM – motorisert for regelmessig produksjon
WSRM tar samme grunnleggende arbeidsprinsipp over i motorisert produksjon.
De mindre WSRM-modellene har trevalsdrift og trinnløst regulerbar arbeidshastighet fra 2 til 12 m/min. De leveres med moderne styring og 230 V tilkobling.
Motorisering blir særlig interessant når mange komponenter skal valses, fordi operatøren kan konsentrere seg om mating og kontroll av arbeidsstykket fremfor selve driften av valsene.
Hvilken SCHWARTMANNS platevals passer?
| Serie |
Utførelse |
Passer spesielt godt for |
Hovedstyrke |
| WSRN |
Lett manuell |
Små diametre, byggeplass og lettere arbeid |
Mobilitet og enkelhet |
| WSRV |
Kraftigere manuell |
Fleksibel verkstedproduksjon |
Kapasitet uten motorisering |
| WSRM |
Motorisert |
Regelmessig og mer effektiv produksjon |
Produktivitet |
Fra flat plate til ferdig kappe
I mantlingsproduksjon bør platevalsen ikke betraktes isolert.
Arbeidsstykket kan allerede ha gått gjennom flere steg:
Oppmåling → digital klargjøring → skjæring → hull/merking → sikking → valsing
Når disse operasjonene ses i sammenheng, kan både maskinvalg og materialflyt optimaliseres.
Passer spesielt godt for
- Teknisk isolasjon
- Mantlingsproduksjon
- Rør og kapper
- Runde komponenter
- Koniske komponenter
- Små og store diametre
- Verksted- og prosjektarbeid
Hvorfor SCHWARTMANNS WSR?
Bredt maskinprogram
Fra lette håndmaskiner til motoriserte produksjonsmaskiner.
Små diametre
Spesialmodeller gjør det mulig å produsere svært små radier; WSRN 35.04 er utviklet for diametre fra omtrent 40 mm, avhengig av materiale.
Konisk valsing
Flere av maskinene kan stilles for produksjon av koniske komponenter.
Riktig automatiseringsnivå
Kunden kan velge manuell eller motorisert drift etter produksjonsvolumet.
Kort fortalt
WSRN dekker de lettere og mindre arbeidsoppgavene. WSRV gir større kapasitet for manuell verkstedproduksjon, mens WSRM er det naturlige valget når produksjonsvolumet gjør motorisert valsing lønnsomt.
Meidell hjelper med å velge riktig platevals ut fra diameter, arbeidslengde, materiale, platetykkelse og produksjonsvolum.
→ Finn riktig SCHWARTMANNS platevals
