DEMMELER manipulatorer brukes til å løfte, rotere og posisjonere arbeidsstykket i en gunstig stilling for sveising og montering. Løsningene spenner fra fleksible systemer for mindre konstruksjoner til kraftige manipulatorer for svært store og tunge arbeidsstykker.
Når konstruksjonene blir større, er det ikke alltid nok å spenne dem riktig opp. Operatøren skal også komme godt til, og arbeidsstykket må ofte vendes flere ganger gjennom sveiseprosessen.
Med en manipulator kan arbeidsstykket flyttes kontrollert til ønsket høyde og vinkel i stedet for å være avhengig av gjentatte løft og vendinger med travers. Det kan gi en mer effektiv arbeidsprosess og gjøre det lettere å utføre sveisingen i en gunstig posisjon.
Ved sveising av større komponenter kan mye av arbeidstiden gå med til håndtering mellom de enkelte sveiseoperasjonene. Konstruksjonen løftes, snus, sikres og plasseres på nytt før arbeidet kan fortsette.
DEMMELERs manipulatorer er utviklet for å gjøre denne posisjoneringen til en del av selve arbeidsplassen. Arbeidsstykket festes til manipulatoren og kan løftes og roteres kontrollert etter hvert som arbeidet går fremover.
Det er særlig interessant ved konstruksjoner hvor operatøren ellers må arbeide i vanskelige stillinger eller hvor arbeidsstykket stadig må håndteres med kran.
DEMMELER har løsninger for svært forskjellige arbeidsstykker og belastninger. I stedet for å presentere alle konfigurasjoner som separate produkter, mener vi det er mer nyttig å se på hvilken type posisjoneringsoppgave som skal løses.
| Modell | Utførelse | Passer spesielt godt for | Hovedstyrke |
|---|---|---|---|
| Ergonomix M | Fleksibel manipulator | Mindre og mellomstore komponenter | Ergonomisk arbeidsstilling |
| ROBOTIX | Kraftig posisjoneringssystem | Store og tunge konstruksjoner | Kontrollert løfting og rotasjon |

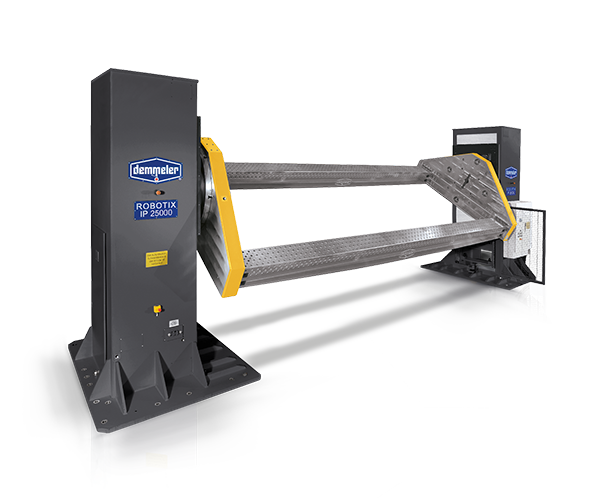

| ROBOTIX IP | Manipulator for svært tunge arbeidsstykker | Tung konstruksjonsproduksjon | Høy kapasitet og fleksibel posisjonering |
Kort fortalt: Ergonomix M er aktuell når hovedbehovet er å få arbeidsstykket enkelt til riktig arbeidshøyde og vinkel. ROBOTIX går videre til større og tyngre konstruksjoner, mens ROBOTIX IP er utviklet for de virkelig tunge posisjoneringsoppgavene.
En manipulator er først og fremst lett å forstå som et hjelpemiddel for operatøren, men posisjoneringen kan også ha betydning for selve sveiseprosessen.
Muligheten til å rotere konstruksjonen gjør det lettere å plassere sveisen i en gunstig posisjon fremfor at operatøren må tilpasse seg et fast arbeidsstykke. Det kan være spesielt verdifullt ved større konstruksjoner med mange sveisesømmer på forskjellige sider.
Samtidig reduseres behovet for midlertidig oppstilling og gjentatt håndtering mellom operasjonene.
Begge brukes til å flytte arbeidsstykket under sveising, men de løser forskjellige behov.
En DEMMELER manipulator er særlig aktuell når arbeidsstykket skal kunne løftes, vinkles og roteres til forskjellige arbeidsposisjoner. Det gir stor frihet til å bestemme både arbeidshøyde og orientering.
En rotator, som løsningene fra FASTROTATOR og STIERLI-BIEGER, er først og fremst utviklet for kontrollert vending og rotasjon av lange bjelker og større sveisede konstruksjoner.
For lange stålkonstruksjoner hvor hovedproblemet er å få tilgang til forskjellige sider, kan en rotator derfor være en enklere og mer hensiktsmessig løsning enn en full manipulator.
DEMMELERs 3D-system kan brukes sammen med posisjoneringsløsningene slik at arbeidsstykket både kan spennes opp definert og flyttes til ønsket arbeidsstilling.
Dette er særlig interessant når det bygges større fixturer eller konstruksjoner hvor repeterbar oppspenning og tilgang rundt arbeidsstykket er viktig.
Her bør valget ses som en samlet arbeidsplass: Hva skal holdes fast, hvordan skal det posisjoneres, og hvordan skal operatøren arbeide rundt det?
Kontrollert posisjonering blir også viktig når sveisingen automatiseres. En robot har størst nytte når arbeidsstykket kan plasseres repeterbart og sveisesømmene kan bringes innenfor et hensiktsmessig arbeidsområde.
DEMMELER kombinerer derfor også posisjonering med sine løsninger for robotisert sveising. For større eller lange komponenter kan manipulatoren bli en aktiv del av den automatiserte sveisecellen.
Det betyr likevel ikke at robotisering er det naturlige neste steget for alle. For mange verksteder kan gevinsten ved bedre oppspenning og posisjonering være større enn gevinsten ved å automatisere selve sveisingen.
Meidell hjelper deg med å vurdere arbeidsstykkets størrelse, vekt og geometri og finne ut om behovet best løses med sveisebord, manipulator, rotator eller en kombinasjon av disse.
