DEMMELER 3D sveisebord gir en fleksibel og repeterbar arbeidsplass for sveising, montering og oppspenning. Med systemstørrelsene D16, D22 og D28 kan løsningen tilpasses alt fra mindre komponenter til store og tunge sveisekonstruksjoner.
Et godt sveisebord handler ikke bare om en plan arbeidsflate. Hullsystemet og det modulære oppspenningsutstyret gjør det mulig å plassere, vinkle og holde arbeidsstykkene i riktig posisjon – og å bygge opp tilsvarende oppspenning igjen når samme komponent skal produseres på nytt.
DEMMELER utviklet sitt første modulære 3D-oppspenningssystem i 1990, og dagens system bygger videre på prinsippet med bord, vinkler, anslag, spennverktøy og andre komponenter som kan kombineres etter arbeidsoppgaven.

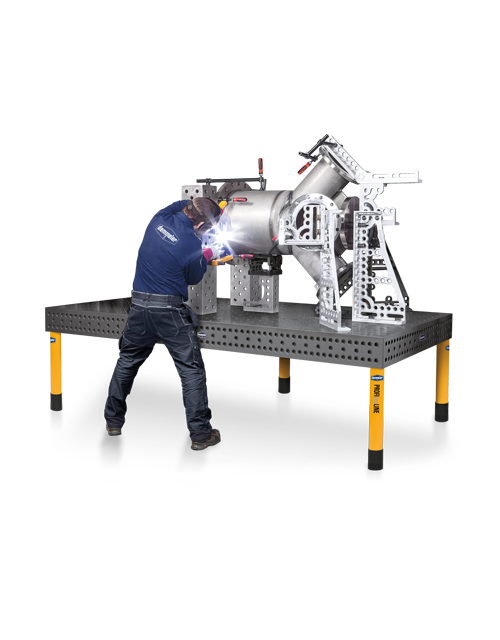

Det karakteristiske ved et 3D-sveisebord er at ikke bare bordplaten, men også sidene kan brukes til oppspenning. Det gir flere muligheter for å plassere arbeidsstykket i tre dimensjoner og bygge opp fiksturer direkte på bordet.
For verksteder med varierende produksjon betyr dette at samme arbeidsplass kan brukes til mange forskjellige komponenter. Ved gjentakende produksjon kan en dokumentert oppspenning bygges opp på nytt, fremfor å starte fra bunnen hver gang.
Systemet kan også utvides med bordforlengelser, vinkler og andre systemelementer når arbeidsstykket er større enn selve bordflaten.
DEMMELER deler systemet inn etter diameteren på systemhullene. Valget påvirker dimensjoneringen av både bord og tilbehør og bør derfor først og fremst baseres på størrelsen og vekten på arbeidsstykkene.
| Modell | Utførelse | Passer spesielt godt for | Hovedstyrke |
|---|---|---|---|
| D16 | Kompakt 3D-system | Mindre og lettere komponenter | Fin og fleksibel oppspenning |
| D22 | Mellomstort 3D-system | Varierte mellomstore konstruksjoner | God balanse mellom kapasitet og fleksibilitet |
| D28 | Kraftig 3D-system | Store og tunge sveisekonstruksjoner | Høy kapasitet og stort systemutvalg |
Kort fortalt: D16 er naturlig for mindre arbeidsstykker og finere oppspenning, mens D28 er utviklet for større og tyngre konstruksjoner. D22 ligger mellom disse og er interessant når man ønsker et allsidig system uten dimensjonene til D28.
Innenfor systemstørrelsene tilbyr DEMMELER forskjellige bordutførelser, blant annet PROFIEcoLINE, PROFIPlusLINE og PROFIPremiumLINE.
Forskjellene ligger blant annet i bordkonstruksjon, hullmønster og hvor omfattende oppspenningsmuligheter man ønsker. Det betyr at valg av D16, D22 eller D28 ikke alene bestemmer hvilket bord som er riktig.
For kunden er det derfor mer hensiktsmessig å starte med arbeidsstykkene og måten bordet skal brukes på, og deretter velge riktig bordserie og størrelse innenfor systemet.
Verdien av et modulært sveisebord ligger i stor grad i utstyret som brukes sammen med det.
DEMMELER har et omfattende program med blant annet spennverktøy, anslag, vinkler, bolter og systemkomponenter for å bygge opp arbeidsstykket i ønsket posisjon.
Det betyr ikke at alle trenger et stort tilbehørsprogram fra starten. En bedre løsning er normalt å sette sammen et grunnutstyr etter de vanligste arbeidsstykkene og bygge systemet videre når nye behov oppstår.
Et modulært sveisebord er særlig interessant for verksteder som arbeider med mange forskjellige konstruksjoner, eller som trenger å kunne gjenta samme oppspenning med god kontroll.
Ved svært ensartet serieproduksjon kan en dedikert fixtur være både enklere og raskere. 3D-systemets styrke kommer særlig frem når fleksibilitet, omstilling og muligheten til å bruke samme arbeidsplass til forskjellige oppgaver er viktig.
Det gjør systemet relevant både for produksjonsverksteder, prototype- og prosjektarbeid og opplæringsmiljøer hvor ulike oppspennings- og sammenføyningsoppgaver skal gjennomføres på samme arbeidsplass.
Et sveisebord løser oppspenningen, men ikke nødvendigvis utfordringen med å komme godt til rundt en stor konstruksjon.
Når arbeidsstykket stadig må løftes eller vendes med travers for å komme til neste sveis, kan en DEMMELER manipulator være et naturlig neste steg. Arbeidsstykket kan da løftes og roteres til en mer hensiktsmessig arbeidsstilling.
Den samme tankegangen blir også viktig ved robotsveising: jo bedre kontroll man har på plassering og repeterbar oppspenning, desto bedre forutsetninger har man for å automatisere sveiseprosessen.
Meidell hjelper deg med å vurdere riktig systemstørrelse, bordutførelse og oppspenningsutstyr ut fra arbeidsstykkene og hvordan sveiseplassen faktisk skal brukes.
