Ved saging av lange eller tunge materialer er håndteringen før og etter selve kappet en viktig del av produksjonsprosessen. Rullebaner gir stabil understøttelse og gjør inn- og utmating enklere, samtidig som arbeidsstykket holdes i riktig arbeidshøyde gjennom sageprosessen.
Fra enkel rullebane til automatisert materialflyt
BOMARs materialhåndteringssystemer kan bygges opp fra en enkel manuell rullebane til mer omfattende løsninger med drevne ruller, vertikalruller, tverrtransport og automatisert materialhåndtering.
Systemene er modulære og kan tilpasses forskjellige sagmodeller, materialbredder og belastninger. Dette gjør det mulig å starte med en relativt enkel løsning og senere bygge ut materialhåndteringen dersom produksjonsbehovet endrer seg.
BOMAR materialhåndteringssystemer
| System |
Kapasitet / utførelse |
Passer spesielt godt for |
| System M |
Lett og fleksibelt rullebanesystem, opptil 150 kg/m |
Mindre og mellomstore sager, verksted og generell produksjon |
| System X / XP |
Modulært system med manuelle eller drevne rullebaner |
Tyngre materialer og produksjon med større krav til materialflyt |
| Drevne systemer |
Motorisert transport av materialet |
Tyngre emner og mer automatisert inn- og utmating |
| Tverrtransport og tilleggsmoduler |
Sideveis materialforflytning og utvidet håndtering |
Sagceller og mer komplette produksjonslinjer |
System M er BOMARs kompakte og fleksible løsning med rullebredder på 230, 330 og 430 mm og belastning opptil 150 kg/m. Systemet kan kombineres med blant annet vertikalruller og forskjellige lengdemålesystemer. Det brukes blant annet sammen med Pulldown, Ergonomic, Workline og AL-maskiner, avhengig av maskinstørrelse.
System X / XP er utviklet for mer krevende materialhåndtering. Systemet kan leveres med både frie og drevne rullebaner og bygges ut med blant annet vertikalruller, tverrtransport, målesystemer og andre håndteringsfunksjoner. Kapasitet og automatiseringsgrad kan tilpasses og senere bygges videre ut.
For større BOMAR-maskiner finnes også kraftigere systemløsninger. Eksempelvis anbefaler BOMAR System T med opptil 600 kg/m på Transverse 510.330 GANC. Valg av system bør derfor gjøres ut fra både sagmodell, materialbredde, vekt og ønsket automatiseringsgrad.
Fra manuell lengdestopp til NC-styrt posisjonering
Rullebanene kan kombineres med forskjellige systemer for måling og posisjonering av materialet.

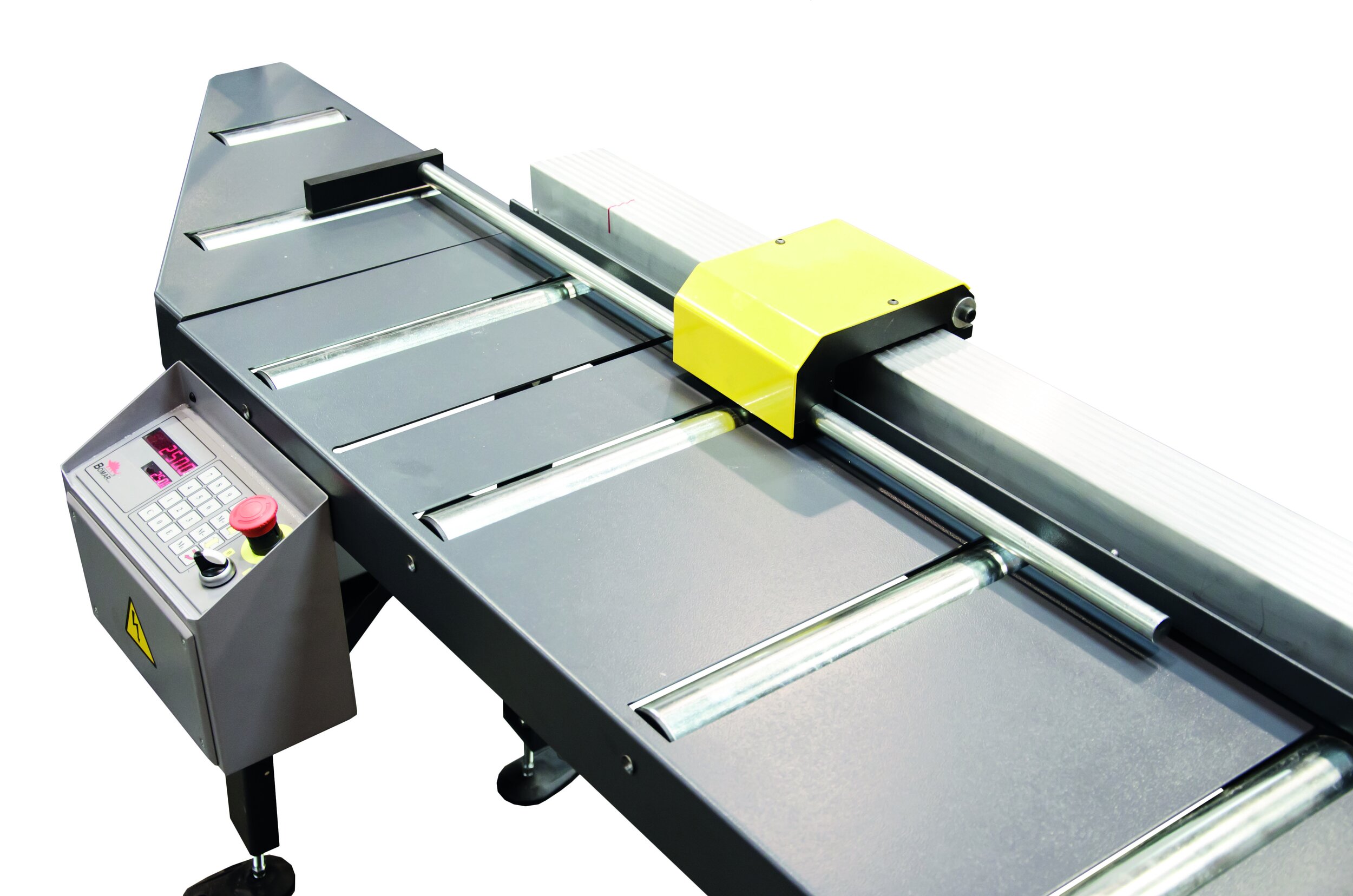

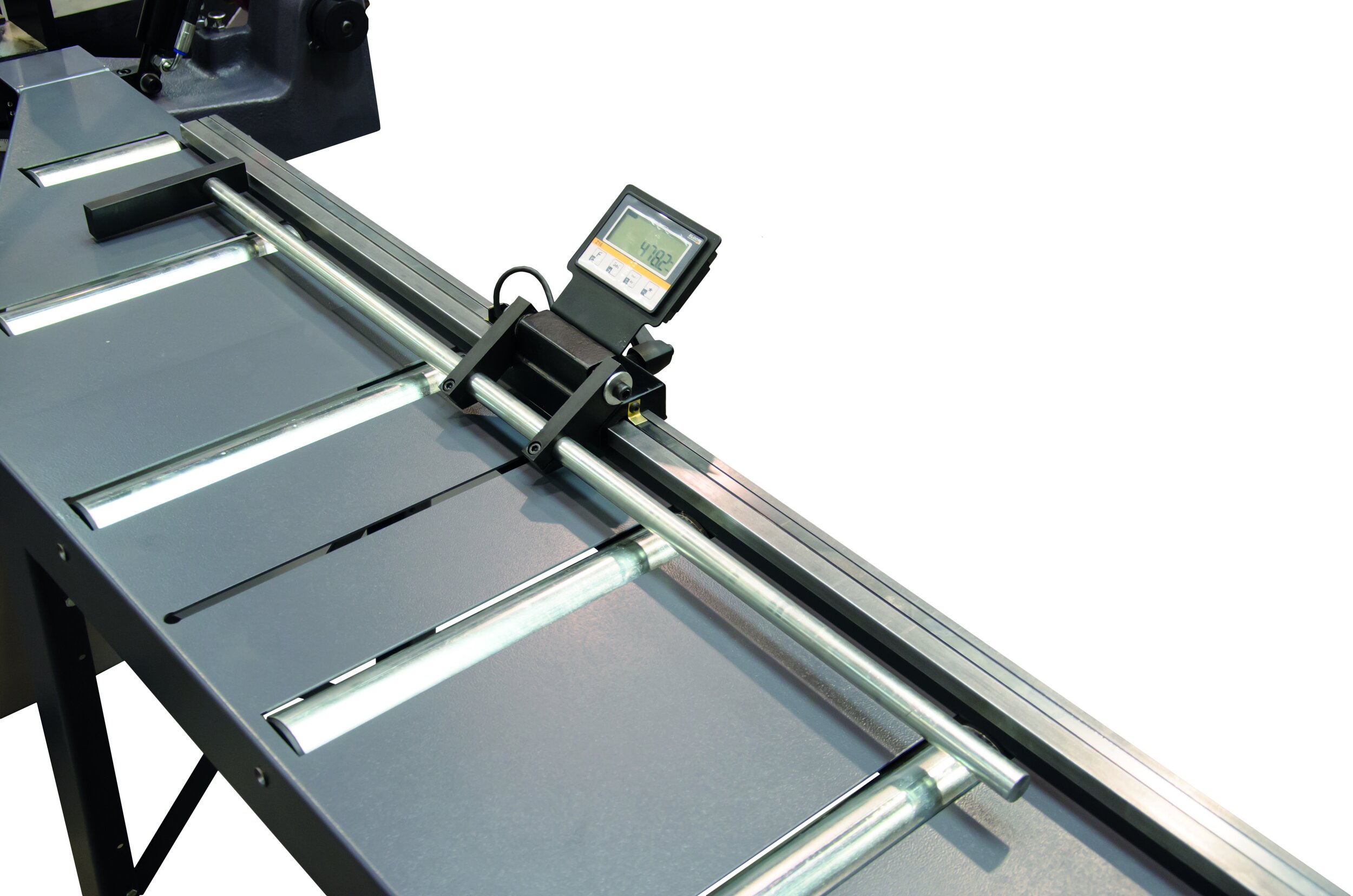

På System M spenner løsningene fra den enkle manuelle MA-lengdestoppen, via MRA med digital avlesning, til MNCA, som er en CNC-styrt løsning med programminne og magnetisk lengdemåling med 0,1 mm oppløsning.
Dermed kan materialhåndteringen tilpasses produksjonsformen:
Manuell rullebane + enkel stopp
for sporadiske kapp og generell verkstedproduksjon.
Rullebane + digital lengdemåling
for raskere innstilling og repeterende kapp.
Drevet rullebane + NC-styrt posisjonering
for større produksjonsvolumer og mer automatisert materialflyt.
Viktige fordeler
- Stabil understøttelse av lange og tunge materialer
- Enklere inn- og utmating
- Flere systemer for ulike belastninger og maskinstørrelser
- Manuelle og drevne rullebaner
- Manuelle, digitale og NC-styrte lengdestopp
- Mulighet for vertikalruller og buntstøtte
- Mulighet for tverrtransport
- Modulær oppbygning
- Kan bygges ut når produksjonsbehovet endrer seg
- Tilpasses sag, materiale og ønsket automatiseringsgrad
BOMARs rullebaner og materialhåndteringssystemer passer både for den enkle verkstedsagen og for mer komplette automatiserte saganlegg. Riktig kombinasjon av rullebane, lengdemåling og materialtransport kan gjøre håndteringen rundt sagen betydelig enklere og bidra til en mer effektiv og repeterbar kappeprosess.
Slik velger du riktig tilbehør til sagen
Riktig tilbehør kan ha stor betydning for hvor effektivt sagen fungerer i den daglige produksjonen. Materialhåndtering, bladføring, fastspenning, sponhåndtering og sikkerhet bør derfor vurderes som en del av den komplette sagløsningen – tilpasset materialet, produksjonsvolumet og måten sagen skal brukes på.
| Tilbehørsområde |
Aktuelle produkter og løsninger |
Hva løser det? |
| Rullebaner, materialhåndtering og lengdestopp |
Rullebaner • Drevne rullebaner • Manuelle og digitale lengdestopp • NC-styrt posisjonering • Vertikalruller • Tverrtransport • Inn- og utmatingssystemer |
Forenkler håndtering av lange og tunge materialer og gir mer effektiv og repeterbar posisjonering |
| Tilbehør for presis og effektiv saging |
Hardmetall-bladføringer • Bladspenningskontroll • Laserlinje • Minimumsmengdesmøring/MicroSpray • Kjølevæsketilførsel • Digital vinkelvisning • Arbeidslys |
Bidrar til stabil bladføring, riktig innstilling og bedre kontroll over skjæreprosessen |
| Fastspenning og sponhåndtering |
Buntspenning • Vertikal fastspenning • Regulerbart klemtrykk • Vertikalruller • Sponbørster • Spontransportører • Avsug og oppsamling |
Holder materialet stabilt gjennom kappet og bidrar til effektiv håndtering av spon |
| Sikkerhetsgjerder og sikring av saganlegg |
Modulære sikkerhetsgjerder • Sikkerhetsporter • Sikkerhetsbrytere • Lysbarrierer • Adgangssikring • Sikring av automatiserte materialsoner |
Bidrar til å sikre sag, materialhåndtering og automatiserte bevegelser som én samlet løsning |
Kort fortalt
Bedre materialflyt
Rullebaner, lengdestopp og materialhåndtering gjør det enklere å støtte, flytte og posisjonere materialet – fra enkeltstående kapp til automatisert produksjon.
Bedre kontroll på kappet
Hardmetall-bladføringer, riktig bladspenning, laserlinje og tilpasset smøring bidrar til stabile arbeidsforhold for sagbladet og bedre kontroll over sageprosessen.
Mer effektiv produksjon
Buntspenning, tilpasset klemtrykk og effektiv sponhåndtering blir stadig viktigere når produksjonsvolumet øker og flere operasjoner skal gjennomføres effektivt.
Sikkerhet rundt hele løsningen
Når sagen kombineres med automatisk mating, rullebaner, magasin eller annen materialhåndtering, bør sikkerheten vurderes for hele produksjonsområdet – ikke bare selve maskinen.
Fra sag til komplett arbeidsstasjon
Den riktige sagen er utgangspunktet, men det er samspillet mellom sag, materialhåndtering, måling, fastspenning og tilbehør som avgjør hvor effektivt arbeidsstasjonen fungerer i praksis.
Behovet kan være så enkelt som en rullebane og manuell lengdestopp, eller omfatte drevet materialtransport, automatisk posisjonering, buntspenning, sponhåndtering og sikring av en komplett sagcelle.
Løsningen kan dermed bygges rundt den enkelte arbeidsplassen og utvikles videre når materialdimensjoner, produksjonsvolum eller behovet for automatisering endrer seg.
Meidell kan hjelpe med å sette sammen en løsning tilpasset materialdimensjoner, vekt, produksjonsvolum og ønsket automatiseringsgrad.
Sagbladet er en del av helheten
Selv den beste sagen og det riktige tilbehøret er avhengig av et sagblad som er tilpasset oppgaven. Materiale, dimensjon og profilform stiller forskjellige krav til bladtype, tanning og tanngeometri. Sammen med riktig bladføring, bladspenning og skjæredata påvirker dette både snittkvalitet, produktivitet og bladlevetid.
Meidell tilbyr et bredt program av sagblader og kan hjelpe med å finne riktig kombinasjon av sag, sagblad, skjæredata og tilbehør – med mål om en stabil sageprosess og best mulig kappeøkonomi.
→ Finn riktig sagblad til din produksjon
