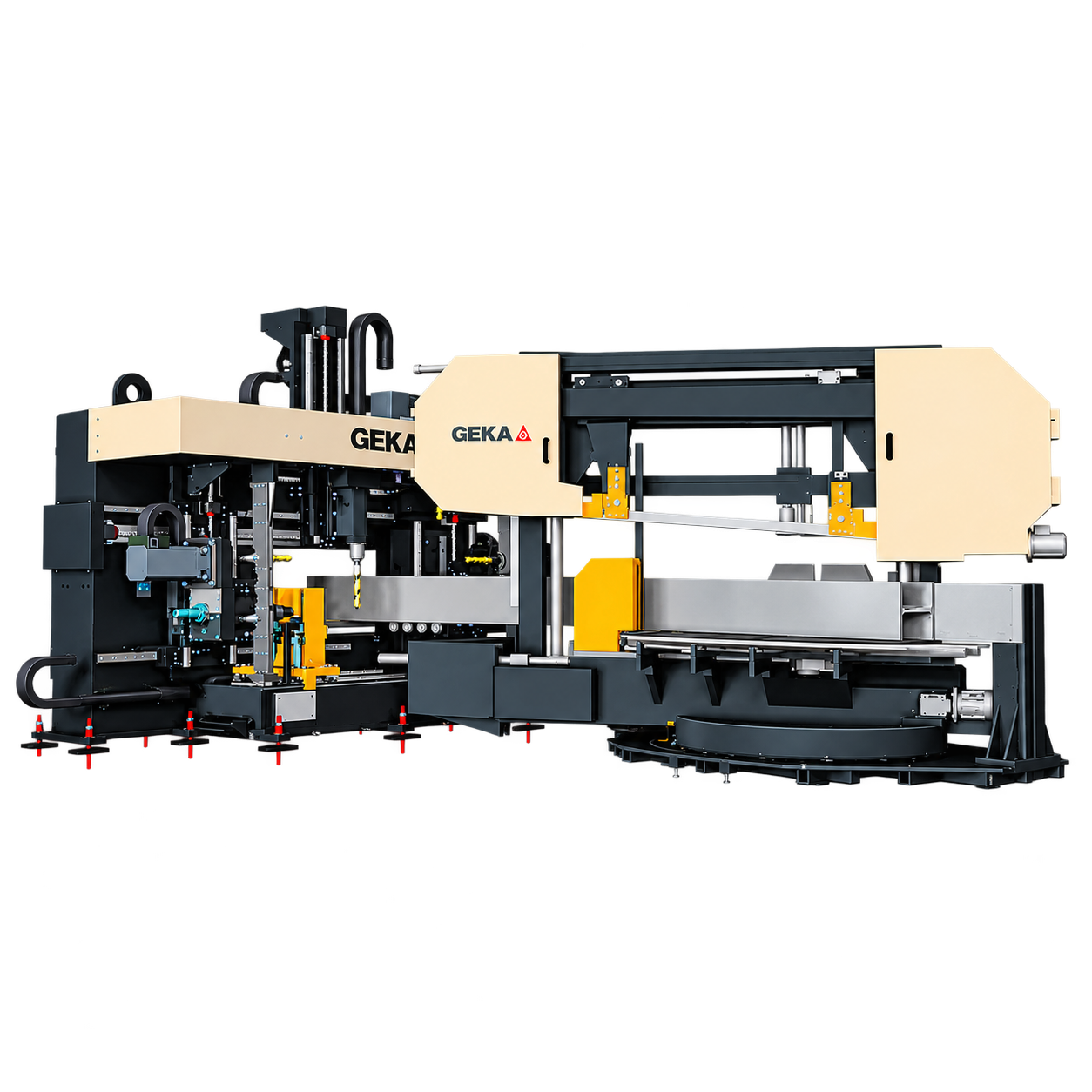

GEKA DSB kombinerer CNC-boring og båndsaging av bjelker og profiler i én automatisert produksjonslinje. Tre uavhengige borehoder og automatisk verktøyveksling gjør det mulig å utføre flere bearbeidingsoperasjoner i samme arbeidsflyt.
GEKA DSB er utviklet for automatisert bearbeiding av konstruksjonsstål og kombinerer boring og båndsaging i én sammenhengende arbeidsprosess.
Maskinen kan bearbeide blant annet bjelker, vinkler samt firkantede og runde profiler. Tre uavhengige borehoder med automatisk verktøyveksling gjør det mulig å arbeide på flere sider av emnet uten å flytte det mellom separate maskiner.
Resultatet er en produksjonslinje der råmaterialet mates inn og kommer ut kappet og bearbeidet for neste trinn i produksjonen.
DSB har tre borehoder som arbeider fra forskjellige sider av profilen. Hvert borehode har automatisk verktøyveksling, slik at maskinen kan utføre flere operasjoner uten manuell verktøyhåndtering mellom hvert trinn.
I tillegg til boring kan DSB utføre blant annet forsenking, counterboring, gjenging, sentermerking og merking.
Maskinen kan også arbeide med hardmetallbor.
Båndsagen er en integrert del av DSB-konseptet. Det gjør at profilen kan bearbeides og deretter kappes til riktig lengde i samme produksjonsflyt.
For bedrifter som håndterer mange bjelker og profiler reduserer dette behovet for mellomlagring og manuell flytting mellom separate bore- og sagmaskiner.
Det er også grunnen til at vi plasserer DSB primært under Sagbearbeiding → Saglinjer og automasjon, selv om maskinen naturlig hører hjemme også i en produksjonsprosess for profil- og stålbearbeiding.
DSB er utviklet for å inngå i en digital arbeidsflyt fra konstruksjon til produksjon.
Maskinen benytter full CNC-styring med flere muligheter for nesting og LANTEK FLEX 3D. GEKA oppgir støtte for blant annet TEKLA, DSTV og DSTV+, slik at produksjonsdata kan overføres fra konstruksjonsgrunnlaget til maskinen.
Laser brukes blant annet til verktøykalibrering og registrering og måling av materialet før bearbeiding.
| Modell | Utførelse | Passer spesielt godt for | Hovedstyrke |
|---|---|---|---|
| DSB 400 | CNC bore- og saglinje | Mindre og mellomstore profiler | Kompakt automatisert bearbeiding |
| DSB 1000 | CNC bore- og saglinje | Større bjelker og stålkonstruksjoner | Kapasitet og fleksibilitet |
| DSB 1200 | CNC bore- og saglinje | Store konstruksjonsprofiler | Størst profilkapasitet i serien |
Kort fortalt: DSB 400 dekker profiler opptil 400 × 300 mm, mens DSB 1000 øker kapasiteten til 1000 × 400 mm. DSB 1200 er den største modellen og håndterer profiler opptil 1200 × 600 mm. Maskinkonseptet er det samme – riktig modell bestemmes først og fremst av dimensjonene som skal bearbeides.
For konstruksjonsstål kan både DSB og GCS S automatisere flere operasjoner som tidligere krevde separate arbeidsstasjoner.
DSB er særlig aktuell når boring, gjenging, merking og saging er de sentrale operasjonene. Når komponentene krever komplekse utsparinger, coping, fasing og friere konturer, gir den laserbaserte GCS S andre muligheter.
Det gjør teknologiene mer komplementære enn konkurrerende – og valget bør styres av hvordan de ferdige komponentene faktisk skal bearbeides.
En bore- og saglinje kan samle flere operasjoner i én automatisert prosess, men riktig løsning avhenger av profildimensjoner, bearbeidingsbehov og produksjonsvolum.
Ta kontakt med oss, så hjelper vi deg å vurdere hvilken DSB-modell og maskinkonfigurasjon som passer best til produksjonen din.
