De to løsningene bygger på forskjellige prinsipper og bør velges etter belastning, tilgjengelig plass, nødvendig fjærvei og hvordan elementet skal arbeide i konstruksjonen.
DANLY SuperSprings – standardiserte verktøyfjærer
DANLY SuperSprings er kraftige trykkfjærer utviklet for blant annet presse- og stanseverktøy, fixturer og andre industrielle applikasjoner med gjentatte belastninger.
Fjærene følger ISO 10243 og leveres i standardiserte dimensjoner og forskjellige belastningsklasser. Fargekodingen gjør det enkelt å identifisere belastningsklassen og finne riktig erstatning ved vedlikehold og utskifting.
Typiske bruksområder er:
- presse- og stanseverktøy
- fixturer og oppspenningsutstyr
- maskiner og produksjonsutstyr
- mekaniske retursystemer
- vedlikehold og utskifting av eksisterende verktøyfjærer
Fire belastningsklasser
DANLY SuperSprings leveres i fire fargekodede belastningsklasser etter ISO 10243.
| Modell |
Utførelse |
Passer spesielt godt for |
Hovedstyrke |
| Grønn |
Lett belastning |
Lavere fjærkraft og større fjærvei |
Stor arbeidsvei |
| Blå |
Medium belastning |
Generelle verktøyapplikasjoner |
God balanse |
| Rød |
Tung belastning |
Høyere belastninger |
Stor fjærkraft |
| Gul |
Ekstra tung belastning |
Krevende verktøyapplikasjoner |
Høy belastningskapasitet |
Kort fortalt: Fargen angir belastningsklassen, men den kraftigste fjæren er ikke nødvendigvis den riktige. Dimensjon, nødvendig fjærkraft og tillatt fjærvei må vurderes sammen.

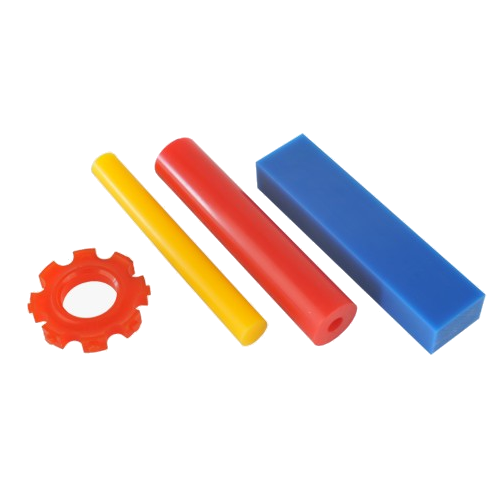

ELADUR – fjærelementer i polyuretan
ELADUR fra tyske VEITH er et høyelastisk polyuretanmateriale utviklet for bruk som fjærende og støtdempende element i blant annet verktøy-, fixtur- og maskinkonstruksjoner.
I motsetning til en konvensjonell stålfjær arbeider ELADUR gjennom deformasjon av elastomermaterialet. Dette gir en progressiv fjærkarakteristikk, der motstanden øker med kompresjonen.
ELADUR kan blant annet leveres som:
- fjærelementer og fjærstaver
- fjærringer
- buffere og anslag
- utstøterelementer
- avstrykere
- spesialelementer etter tegning eller prøve
Materialet finnes i forskjellige hardheter, slik at egenskapene kan tilpasses belastningen og arbeidsoppgaven.
Stålfjær eller elastomer?
DANLY og ELADUR kan løse noen av de samme grunnleggende oppgavene, men de arbeider på forskjellige måter.
DANLY SuperSprings er et naturlig valg når man ønsker en standardisert mekanisk verktøyfjær med definerte dimensjoner, fjærkraft og fjærvei.
ELADUR er særlig interessant når det er ønskelig med en kompakt elastomerløsning, progressiv fjærkarakteristikk eller en kombinasjon av fjæring og støtdemping.
Valget bør derfor gjøres ut fra hvordan elementet skal arbeide – ikke bare hvor stor kraft det skal ta opp.
Finn riktig fjærelement
Skal en eksisterende DANLY-fjær erstattes, er utvendig diameter, fri lengde og fargekode et godt utgangspunkt. Produktnummer kan selvfølgelig også brukes dersom dette er kjent.
For ELADUR er dimensjon, ønsket hardhet, belastning og funksjon viktige opplysninger. Har du et eksisterende element, tegning eller prøve, kan dette brukes som grunnlag for å finne riktig utførelse.
Ved nye konstruksjoner bør tilgjengelig plass, nødvendig kraft, arbeidsvei og antall belastningssykluser vurderes samlet.
Ta kontakt med Meidell med mål, belastning og bruksområde, så hjelper vi deg med å finne riktig DANLY- eller ELADUR-løsning til oppgaven.
